Kawasaki KSR110 IPTOS ST-2

KSR110 IPTOS ST-2製作過程 その1

2009.09.11


KSR110ST-1をボアアップで125cc仕様 ST-2にバージョンアップ!!

ksr110_st2_001.jpgこのキット(タケガワ製S-STAGE/125cc)を使用します。
















シリンダーヘッド、シリンダー、ピストンを外していきます。

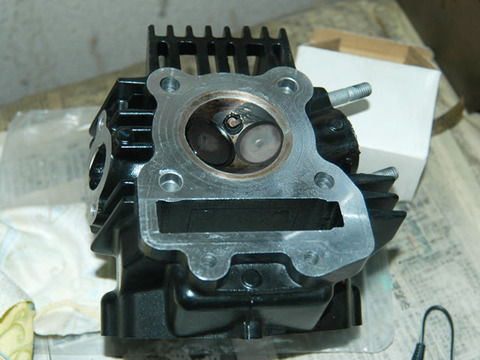

取り外したノーマルシリンダーヘッドです。


ksr110_st2_005.jpg圧縮比を確認するため
先に燃焼室の容積等を測定しておきます。

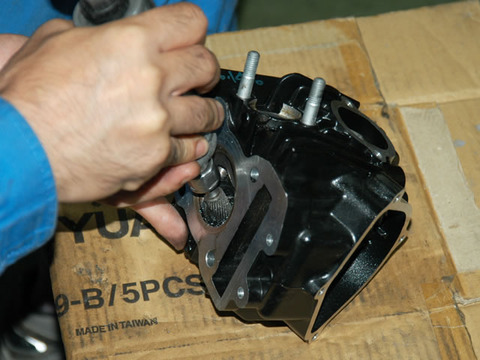

ヘッドを分解してポートをチェックすると、 シートリングの角の形状が気になります。
軽くリューターで落として修正します。 シートリング内径は、拡大しません。

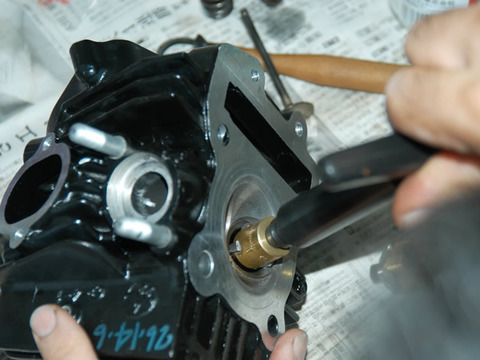

このヘッド、個体差なのか?バルブのアタリかなり高いので、
当たり位置の修正をしました。


だいぶ良くなってきましたが、まだ高いですね。
でも、ここであまり深追いすると圧縮比が下がってしまうので、
修正はホドホドにしておきます。

その2へ続く!
