TOP > SUDA MADE > CBR250R > CBR250R HRCダクトへの交換と出力の比較 の 追記です。

制作日誌

CBR250R

CBR250R HRCダクトへの交換と出力の比較 の 追記です。

2013.09.25


 HRCダクト の 交換で

ご質問をいただきましたので、

A/Fの測定値とマップの公開です。 (^^;





でも、誤解のないように。(^^)b

マフラーは、EXパイプはオリジナルですし、バッフルも小変更しています。

テールパイプも角度(長さ)を変更しています。

サブコンは(たぶん)初期ロットなので、

ファームウエアも現在販売されてる物と同じかどうか・・・??





作業は就業後の 「 突貫 」 でやっていますので、

MAPの値は、ちょっと(かなり?)いい加減ですよ〜。





サブコンピューターを取り付ける場合、

通常は、O2センサーをキャンセルする・・・

(=O2センサーの出力値を固定してしまうユニットに換える)ことで、

ECMが狙う(プログラミングされている)空燃比に自動補正するのを止め、

サブコンピューターに入力した補正値がそのまま反映されるようにします。

(でないと、いくら補正地を入れても、ECUに「そうじゃない!」っと補正されて、

 ECUが求める空燃比になってしまいます。)



(ボクの使っている個体の問題もあるかも?ですが、)

ところが、ヨシムラのBAZZAZは、

STDのO2センサーをキャンセルせずにA/Fが調整できています。



なので、



ノーマルの状態がO2センサーの情報が、どこまで燃調に介入しているのか?

介入していないのか?

介入するんだけど、かなり空燃比が悪くならないと補正していないのか?

それともサブコンをつけたことで、

狙う空燃比が、実はどこかの値に固定されてしまっているのか?

その値がどのくらいなのか   いろいろ可能性はありますが ・・・・ 実のところは判りません。

(でも、影響のありそうなところには配線しないので・・・

 CBRのO2センサーって、ほとんど介入していないのでは?っと。)



でも、ベース(の燃調=MAP)がどうなのかはわかりませんが、

とりあえず普通に調整は出来ています。



サブコン取り付け後のベースがどのレベルかわかりませんので、

補正の値は鵜呑みにせず、「参考まで」に、してくださいね。m(_ _)m





まあ、結果的に、きっちり調整できて、きちっと走れば、

ベースはどうであろうとOKです。(^^)b







燃料節約のために、

かなり薄めの「燃費仕様」に作っています!

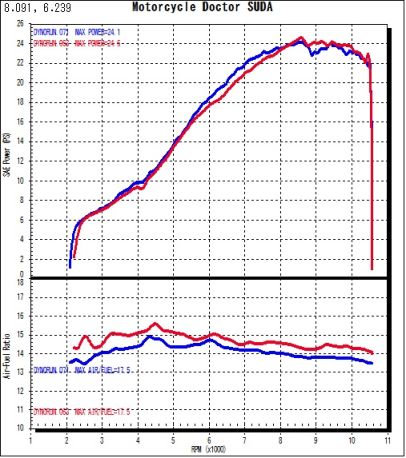

前回のグラフに空燃比を追加したグラフはこちらになります。

 (BAZZAZ は、スイッチをつけると2つのマップを切り替えられるので、

  ここに無いマップは ちょっと濃くなるようにしています。)

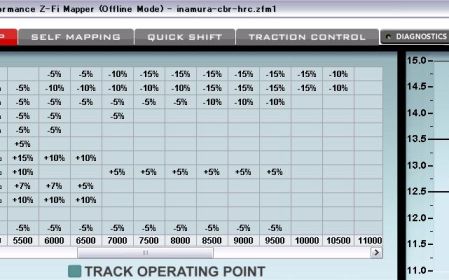

マップは(とりあえず現状は、)下の状態ですね。


上は、かなり絞っていますが、



そうですね・・・

アクセル全開(100%)の部分を全部「0%=補正なし」にして、

経験的に空燃比は 12〜13 の間に入るかな?と思います。



(ちなみにダイノジェットでの測定では大体13前後が空燃比のベストな値です。)



上のグラフのとおり、

空燃比的に僅かに不利な数値のノーマルダクトが良いことから、

伸びないのは、

空燃比の影響ではなく、ダクトの吸入特性と分析しております。(^^)b



二つの仕様のダクト、

それぞれに良い個性を持っているので、

使い方にあわせて選んであげるとイイと思います。(^^)v
