2010 DE耐! 仕様変更(バックステップができました〜)

2010.04.06


2010 DE耐! に参加の皆様、

4月14日の公開練習のカウントダウンが聞こえてきましたね。

楽しみですね〜。

晴れるといいですね!



バックステップがやっと完成しました。

ヒールガードは、ペダル上にマウントする仕様にしました。

足が引っかかりにくい形状にするには・・・

「足がペダルより内側に入らなければOK」ということで。

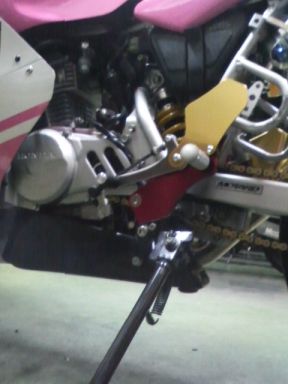

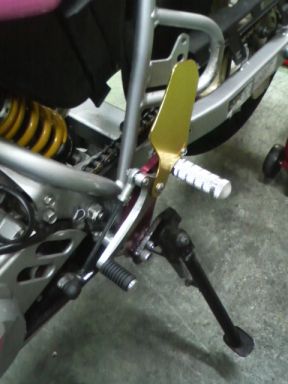

s_P1000683.jpg s_P1000682.jpg

移動&保管が楽なように用にサイドスタンドをつけています。

(走行の際には外します、著しくバンク角がなくなるので危険です。)

赤色アルマイトのプレートにゴールドのヒールガード。

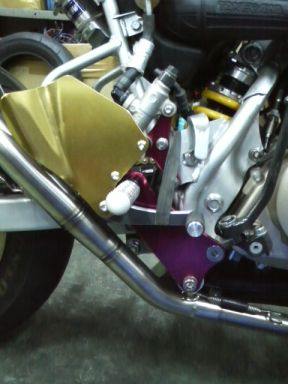

s_P1000678.jpgブレーキペダルは、

取り付けを後ろに追い込んで、キックペダルをかわしています。

見た目は、ステップバーとの距離が近い「超ショートペダル仕様」ですが、

昨年仕様並みの最低限のレバー比は確保して、

見た目よりちゃんと効くようにしてみました。

この形状のヒールガードの仕様は、

構成がシンプルで、足が引っかかりにくいように考えて決めましたが、

転倒&破損では、きっとヒールガードもいっしょに壊れちゃうので、

その際の修理が、ちょっとめんどくさいのが難点です。

壊れ方の対策は、今後の課題ですね。

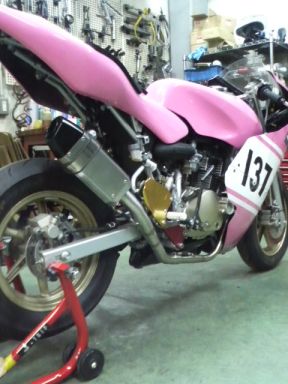

s_P1000681.jpgフルカウルの アンダーカウル部分は、

斜めに切ってマフラーが当たらない様にしました。

これによって、オイル受け機能がなくなりましたので、

POSH製アンダーカウルを追加で取り付けました。



現在仮付けのオイルクーラーホースの処置やワイヤーロックをすれば、

とりあえず、公開練習には行けそうな仕様になりました。



残った時間がちょっとすくないので、

時間が新しいエンジンキットは・・・

もしかすると、ちょっと今回は組めないかも・・・(^^;
